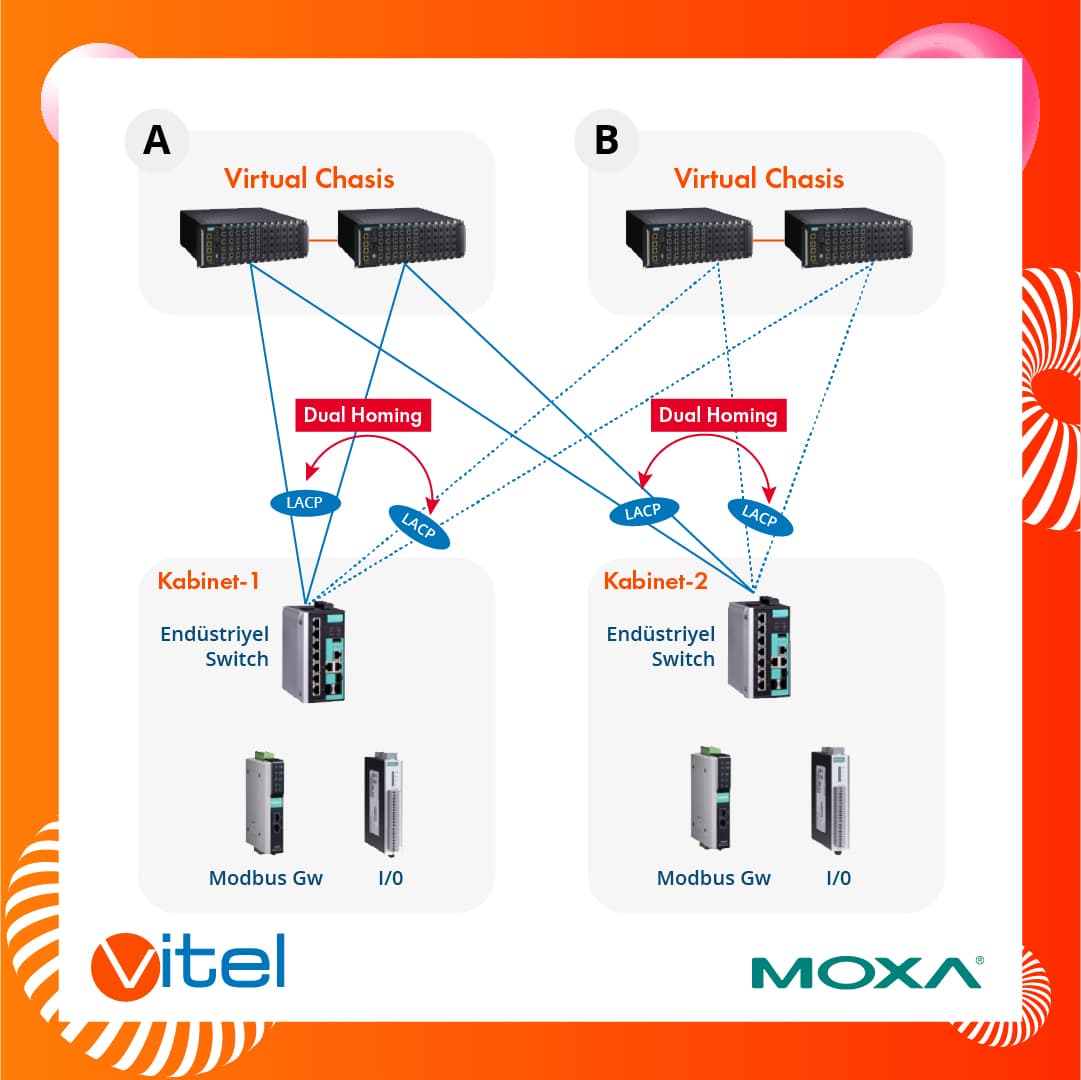

Aşağıdaki çizimde bir Veri Merkezinde, kabinetleri izleme ile ilgili network altyapısını açıklamaya çalıştık.
Veri Merkezi A ve B merkez noktaları ile yedekli, ayrıca her bir Merkez noktasında çift omurga anahtar ile yedeklilik söz konusu.
Bu omurga anahtarlar virtual chasis (MLAG vb.) teknolojisi ile tek bir data plane olarak koşuyorlar. Böylece bir kenar anahtardan A noktasındaki ( ve B noktası) her bir omurgaya bağlantı yaparak LACP trunking yapmak mümkün oluyor.
Kenar anahtardan A ve B merkezlerine giden iki trunk bağlantıyı da Dual Homing teknolojisi ile yedekli çalışacak hale getirebiliyoruz. Dual Homing metodunda kenar anahtar tek karar vericidir. Uplink’lerinden birisini backup durumuna çeker, ancak ana link indiğinde backup linki milisaniyeler içinde ayağa kaldırır. Böylece RSTP, MSTP gibi protokollere ihtiyaç kalmaz. Yüzlerde kabinetin olduğu bir veri merkezinde bu yöntem hayat kurtarıcı olabilir.
